PagnaPac e' una scheda di memoria
EEprom della capacita' complessiva di 32Kb inseribile nello slot
CamPAC di molte radio Futaba come la T10, la 8U, la 9C etc. per
aumentare la capacita' di memorizzazione dei modelli/settaggi.
Il
progetto sfrutta le arcinote EEprom seriali 24LC16 da 16Kb della Microchip
che, a seconda del tipo di radio su cui sono
installate, garantiscono l'aggiunta di 4 - 6 -
8 modelli alla memoria interna del trasmettitore.
Ad
es. una radio T10 puo' archiviare in una eeprom da 16Kb 4 nuovi modelli,
mentre una 8U puo' memorizzarne fino a 8,
6 la 9C.
Nel
realizzare il progetto ho cercato una soluzione semplice (direi perfino
banale...) che utilizza 2 memorie lette singolarmente dal TX, senza
l'utilizzo di uC di interfaccia per selezionare i banchi di memoria
(soluzione usata in piu' sofisticate espansioni anche da 256Kb).
PagnaPac pur non garantendo tutta la memoria di queste schede,
consente, semplicemente spostando un piccolo jumper (ovviamente a radio
spenta!!), di selezionare manualmente uno dei 2 banchi da 16Kb di
cui e' composta, rendendo disponibili da 8 a 16 modelli aggiuntivi a
seconda del tipo di radiocomando.
Per l'inizializzazione, seguite
il manuale del vostro Tx, ma se avrete lavorato bene, all'accensione del
trasmettitore il software rilevera' la presenza dell'espansione nello slot
e vi chiedera' se procedere all'inizializzazione che durera' alcuni
secondi. Dopo aver spento il Tx e spostato i jumper sul secondo banco,
ripetete l'operazione ed il gioco e' fatto! Con pochi euro (meno di 5) ed
un po' del vostro tempo, avrete praticamente raddoppiato la vostra
capacita' di storage!
Il materiale necessario si puo' trovare:
EEprom
24LC16B RS
component www.rs-online.it
Resistenze SMD 3.3
Kohm
RS component www.rs-online.it
Condensatori SMD
100nF 25V
RS component
www.rs-online.it
Connettore femmina passo
2.0mm Futura elettronica www.futuraelettronica.it

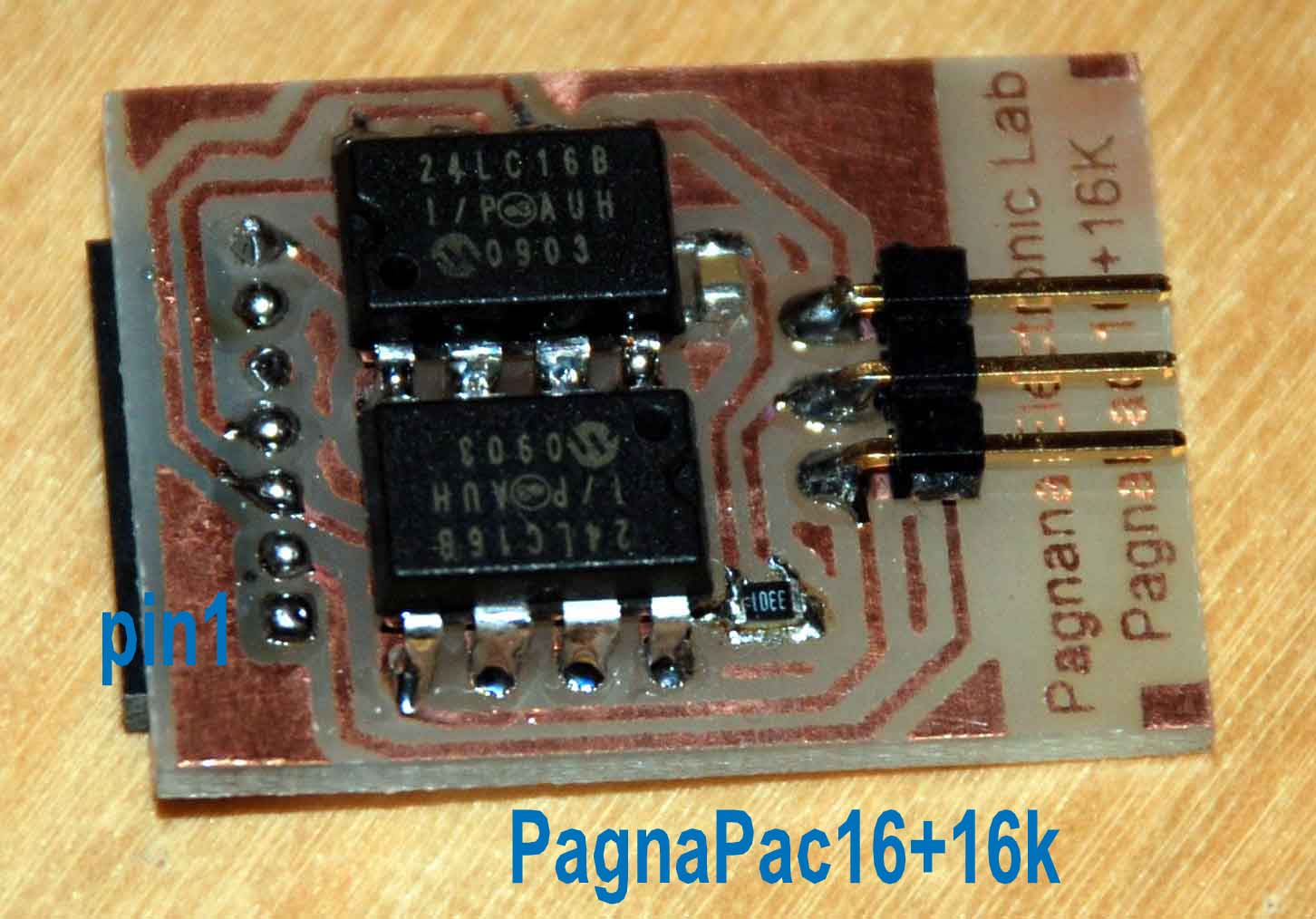

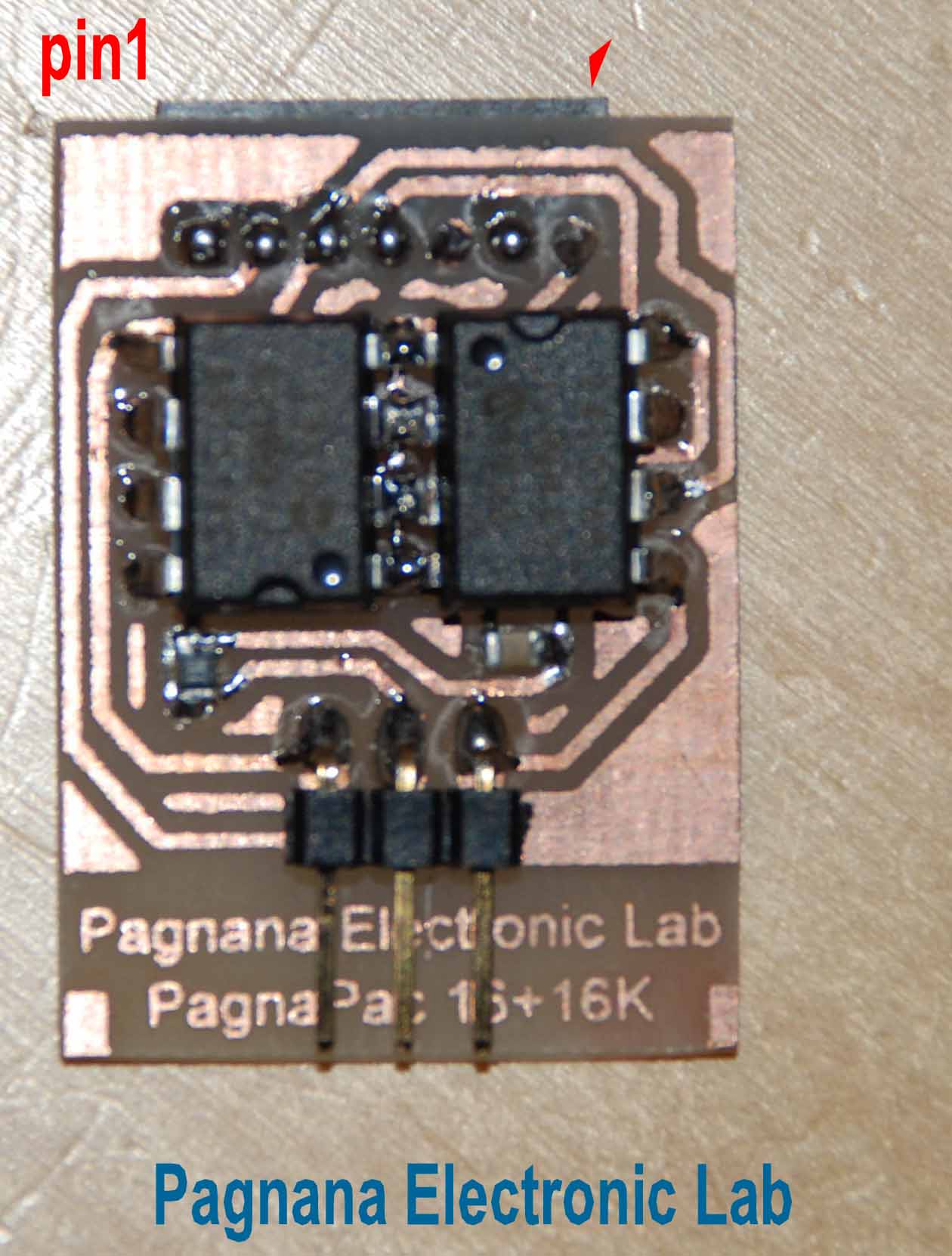

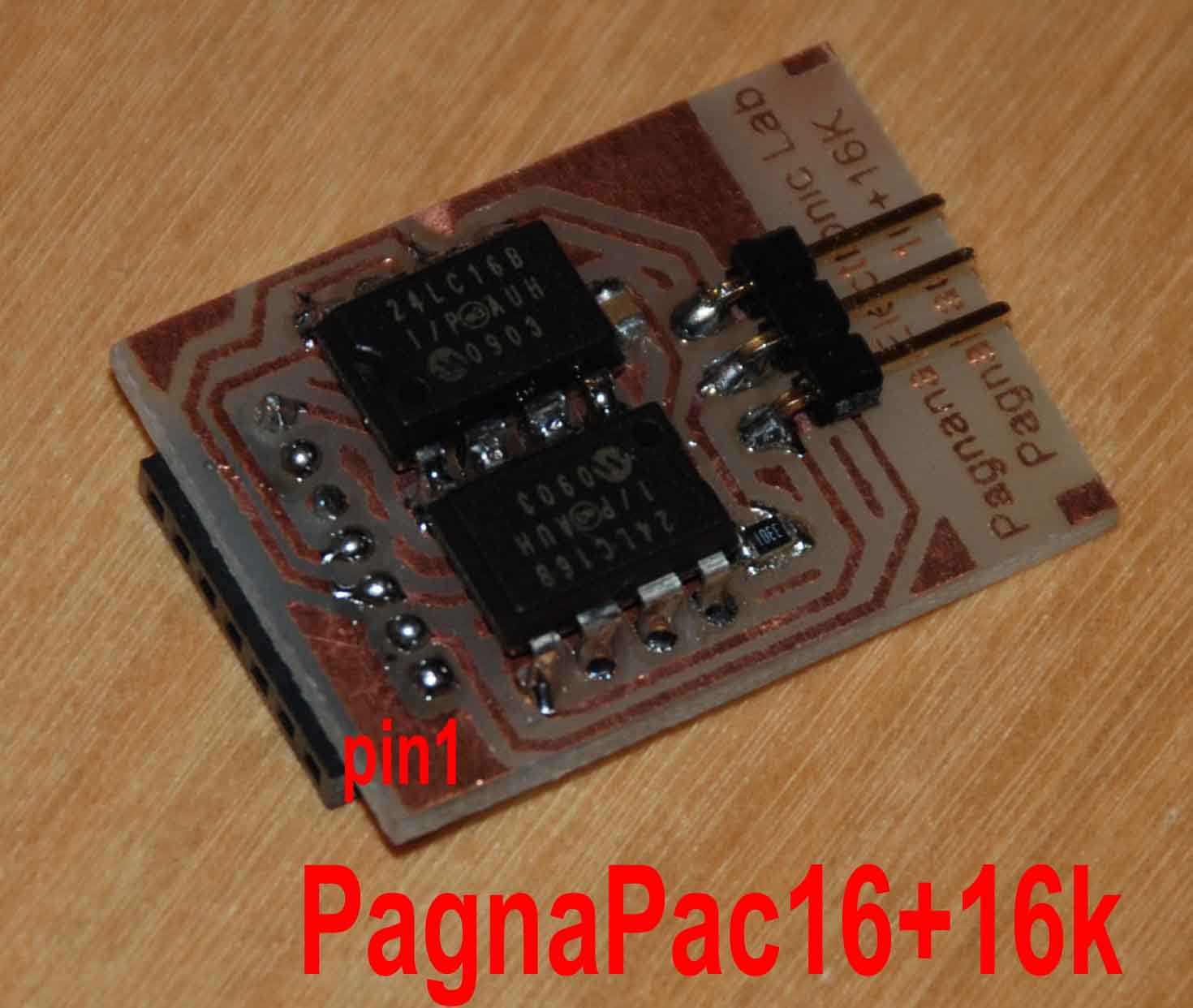

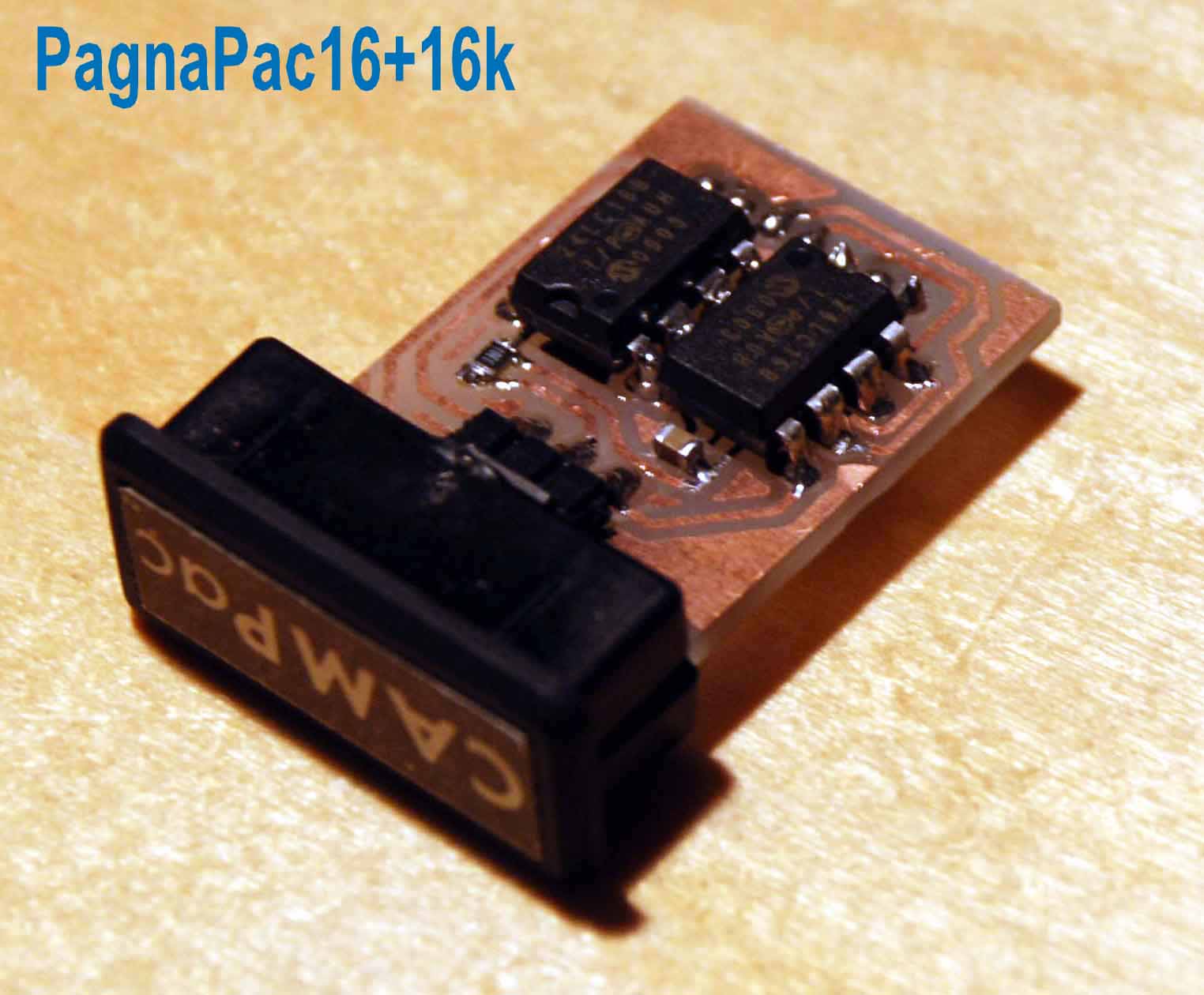

Qui sotto trovate lo schema, il pcb, la disposizione dei componenti ed alcune foto.
Un consiglio su
tutti: lavorate sempre con attenzione e
per sicurezza testate sempre a terra le vostre realizzazioni
!!
Si tratta pur sempre di autocostruzione ed il
rischio di danneggiare le apparecchiature o creare situazioni di
pericolo e' sempre in agguato!!
|
